Salut! Je suis un fournisseur de vannes à billes Trunnion opérées en équipement, et aujourd'hui je vais vous guider à travers la façon de calculer le couple de ces vannes. C'est un aspect crucial, surtout si vous cherchez à assurer le bon fonctionnement et la fiabilité à long terme de vos vannes.
Tout d'abord, comprenons quel est le couple dans le contexte d'une vanne à billes Trunnion opérée. Le couple est la force de rotation requise pour tourner la valve de la position entièrement fermée à la position entièrement ouverte ou vice versa. Il est mesuré en unités comme Newton - mètres (n · m) ou pied - livres (ft - lb).
Facteurs affectant le calcul du couple
Il existe plusieurs facteurs qui entrent en jeu lors du calcul du couple pour une vanne à billes Trunnion opérée.
1. Frottement
La friction est un contributeur majeur aux exigences de couple. Il se produit à plusieurs points dans la valve. Par exemple, il y a une friction entre le ballon et les sièges. Le type de matériau utilisé pour les sièges peut avoir un grand impact sur cette friction. Les sièges mous, comme ceux en PTFE, ont généralement une frottement plus faible par rapport aux sièges métalliques. De plus, la friction existe dans la zone d'emballage des tiges. Le matériau d'emballage et son niveau de compression affectent la quantité de force nécessaire pour tourner la tige, ce qui à son tour affecte le couple global.
2. Pression
La pression du fluide traversant la valve est un autre facteur clé. Des pressions plus élevées signifient des forces plus élevées agissant sur le ballon, et plus de couple est nécessaire pour surmonter ces forces et faire fonctionner la valve. La pression différentielle à travers la valve (la différence entre les pressions en amont et en aval) est ce qui compte vraiment. Une grande pression différentielle peut augmenter considérablement le couple nécessaire pour ouvrir ou fermer la valve.
3. Taille de la vanne
La taille de la valve joue également un rôle. Des vannes plus grandes nécessitent généralement plus de couple car elles ont une boule plus grande et plus de surface en contact avec les sièges. À mesure que le diamètre de la valve augmente, les forces agissant sur la balle en raison de la pression et de la friction augmentent également, conduisant à des exigences de couple plus élevées.
Calcul du couple
Maintenant, passons dans le Nitty - granuleux de calculer le couple. Il n'y a pas de taille - taille - convient à toutes les formules, mais nous pouvons décomposer le processus en étapes.
Étape 1: Déterminez le couple de frottement du siège
Le couple de frottement du siège ($ t_ {siège} $) peut être estimé en utilisant l'approche générale suivante. Tout d'abord, vous devez connaître le coefficient de frottement ($ \ mu $) entre le ballon et les sièges. Cette valeur peut être trouvée dans les tables de référence des matériaux ou obtenues auprès du fabricant de matériaux de siège. La force normale ($ f_ {n} $) agissant sur les sièges en raison de la pression doit être calculée. La formule de la force normale sur les sièges peut être approximée comme $ f_ {n} = p \ fois a $, où $ p $ est la pression différentielle à travers la valve et $ a $ est la zone efficace des sièges en contact avec la balle.
Le couple de frottement du siège est ensuite donné par $ t_ {siège} = \ mu \ Times f_ {n} \ Times R $, où $ r $ est le rayon de la balle. Par exemple, si le coefficient de frottement $ \ mu = 0,1 $, la pression différentielle $ p = 10 $ bar (converti en unités SI appropriées), la zone effective des sièges $ a = 0,01 \ m ^ {2} $, et le rayon de la balle $ r = 0,1 \ m $. Tout d'abord, convertissez la pression en Pascals: $ p = 10 \ Times10 ^ {5} \ Pa $. La force normale $ f_ {n} = p \ Times a = 10 \ Times10 ^ {5} \ Times0.01 = 10000 \ n $. Ensuite, le couple de frottement du siège $ t_ {siège} = 0,1 \ Times10000 \ Times0.1 = 100 \ n \ cdot m $.
Étape 2: Calculez le couple de frottement de la tige - d'emballage
Le couple de friction de la tige - d'emballage ($ t_ {emballage} $) est un peu plus complexe à calculer. Cela dépend du type de matériau d'emballage, du nombre d'anneaux d'emballage et de la compression de l'emballage. Une estimation approximative peut être faite à l'aide de données expérimentales ou de formules empiriques fournies par les fabricants d'emballage. Disons que, sur la base de certains tests, pour un arrangement d'emballage particulier, le couple de frottement d'emballage de la tige est estimé à $ t_ {emballage} = 20 \ n \ cdot m $.
Étape 3: Comptez la pression - couple induit
Le couple induit de pression ($ t_ {pression} $) est lié aux forces agissant sur la balle en raison de la pression du fluide. Il peut être calculé en utilisant des principes de mécanique des fluides. Pour un cas simple, $ t_ {pression} = C \ Times P \ Times D ^ {3} $, où $ C $ est une constante qui dépend de la conception de la valve, $ p $ est la pression différentielle, et $ d $ est le diamètre du ballon. Supposons $ c = 0,001 $, $ p = 10 \ Times10 ^ {5} \ pa $ et $ d = 0,2 \ m $. Alors $ t_ {pression} = 0,001 \ Times10 \ Times10 ^ {5} \ Times (0.2) ^ {3} = 80 \ n \ cdot m $.
Étape 4: calcul total du couple
Le couple total ($ t_ {total} $) requis pour faire fonctionner la valve à billes Trunnion opérée de l'engrenage est la somme du couple de frottement du siège, du couple de frottement d'emballage de la tige et du couple induit par la pression. Donc, $ t_ {total} = t_ {siège} + t_ {emballage} + t_ {pression} $. En utilisant les valeurs de nos exemples ci-dessus, $ t_ {total} = 100 + 20 + 80 = 200 \ n \ cdot m $.
Importance du calcul précis du couple
Il est super important d'obtenir le calcul du couple. Si vous sous-estimez le couple, la vanne peut ne pas s'ouvrir ou se fermer correctement. Cela peut entraîner des fuites, ce qui peut être un énorme problème, en particulier dans les industries traitant de liquides dangereux ou coûteux. D'un autre côté, surestimer le couple signifie que vous pouvez finir par utiliser un actionneur plus grand et plus cher que nécessaire, ce qui peut augmenter le coût global du système de vanne.
Nos offres de valve

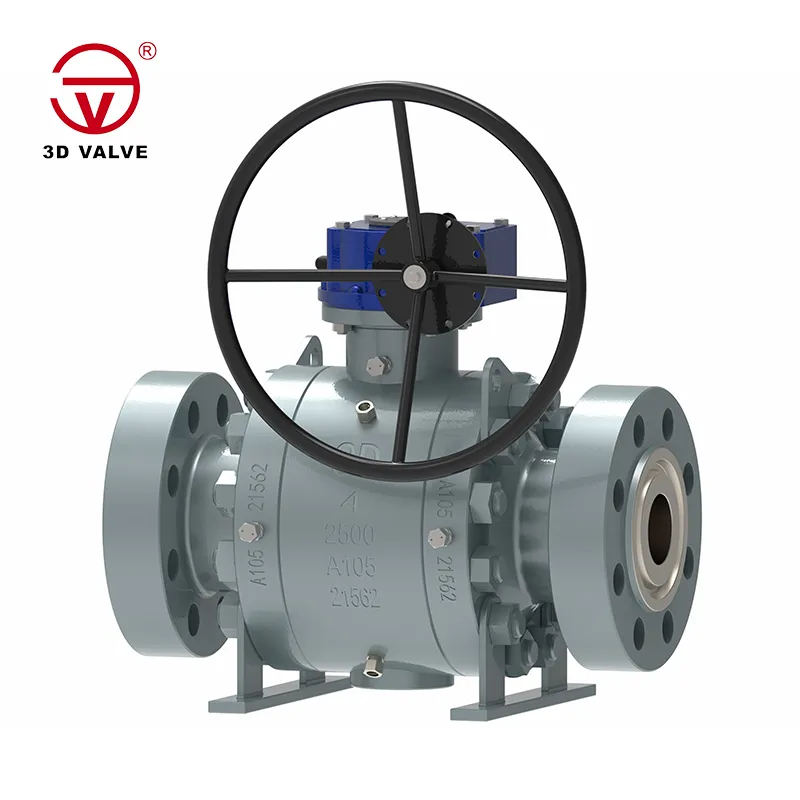

En tant que fournisseur, nous proposons une large gamme de vannes à billes Trunnion opérationnelles. Nous avonsValve à billes Trunnion en acier inoxydable, qui sont très résistants à la corrosion, ce qui les rend adaptés aux applications dans des environnements difficiles. NotreVannes à billes à trunnion forgé à haute pressionsont conçus pour gérer les pressions extrêmes sans compromettre les performances. Et si vous cherchez des vannes qui peuvent résister à l'abrasion, notreAbrasion en acier coulé - Vannes à billes Trunnion résistantessont un excellent choix.
Conclusion et appel à l'action
Le calcul du couple pour un vanne à billes Trunnion opéré de l'équipement est un processus complexe mais essentiel. Il assure le bon fonctionnement et la longévité de la valve. Si vous êtes sur le marché pour ces vannes et que vous avez besoin d'aide pour les calculs de couple ou si vous avez d'autres questions, n'hésitez pas à tendre la main. Nous sommes ici pour vous aider à trouver la bonne valve pour vos besoins spécifiques et à nous assurer qu'il fonctionne bien.
Références
- Manuel de valve, par JP Modi
- Manuels de mécanique des fluides pour comprendre les forces liées à la pression sur les vannes.
- Les références en science des matériaux pour des informations sur les coefficients de frottement de différents sièges et matériaux d'emballage.
